无线对讲系统简介、注意事项及示意图
在我们的生活中，我们经常看到保安、交警和业主手持对讲机的照片。这就是我们所说的无线对讲机吗？无线对讲机到底是什么？它由什么组成？无线对讲机也广泛应用于建筑工程中。让我们进一步了解它。
什么是无线对讲机？
无线对讲机是指基于无线通信设备(主要是对讲机)的实时对讲机系统，主要用于酒店、交警、物业、公安等行业。
无线对讲机将为安全管理、设备维护和物业安全管理带来极大的便利。可以实现各种事件的高效即时处理，并将可能的损失降至最低。
该系统包括但不限于使用最大有效功率、信道空间、批准的信道、频率容差等。可能需要当地无线电委员会有关部门批准并颁发批准证书。该系统的电磁场覆盖范围优于150伏/米，无噪声和干扰，或当地无线电委员会批准的强度。
该系统包括:
1.便携式对讲机
2.信号传输设备
3.信号放大设备
4.低损耗通信电缆
5.高增益通信天线
6.其他信号传输设备

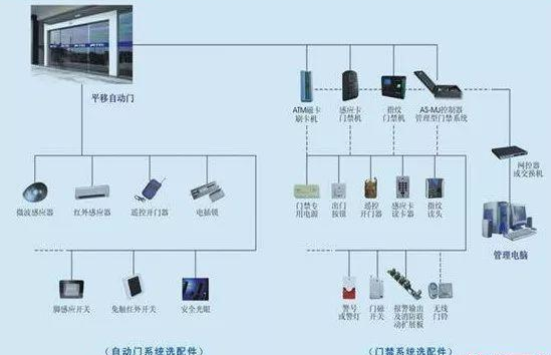

住宅智能工程建筑的对讲系统，也称为门禁系统，一般分为两种类型，一种是总线型，另一种是网络型。
总线式门禁控制器通过485总线与门禁服务器的串口相连。前端按钮、电磁锁(电动插头锁)、读卡器和门磁与门禁控制器相连。
今天，我想通过举例介绍门禁系统的安装和拆卸图。

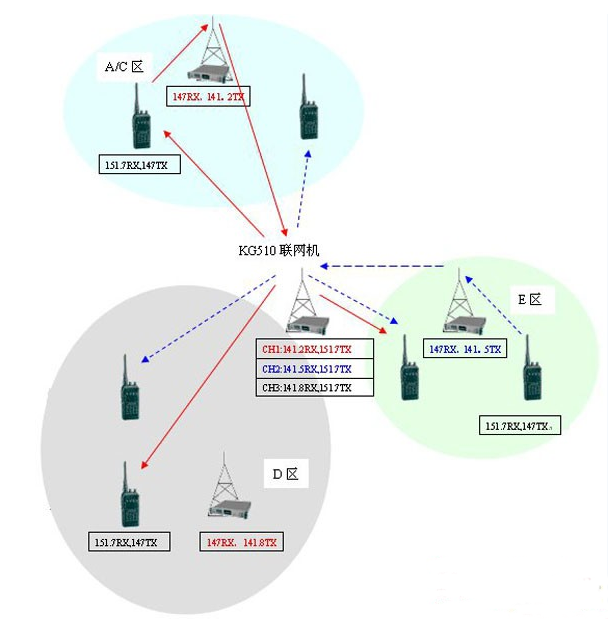

无线对讲机的工作原理:
1.发射部件:
锁相环和压控振荡器(VCO)产生发射的射频载波信号，该信号被缓冲和放大、激励和放大并放大以产生额定射频功率，通过天线低通滤波器抑制谐波分量，然后通过天线发射。
2.接收部件:
接收部分处于二次变频超外差模式。从天线输入的信号经过收发转换电路和带通滤波器后，进行射频放大。在通过带通滤波器之后，来自射频的放大信号和来自锁相环频率合成器电路的第一本地振荡器信号在第一混频器处混合，以产生第一中频信号。第一中频信号通过晶体滤波器以进一步消除相邻信道的杂波信号。滤波后的第一中频信号进入中频处理芯片，再次与第二本机振荡器信号混合，产生第二中频信号，第二中频信号经陶瓷滤波器滤波无用杂散信号后被放大并鉴频，产生音频信号。音频信号经过放大、带通滤波、去加重等电路，进入音量控制电路和功率放大器进行放大，驱动扬声器，获得人们需要的信息。
3、调制信号和调制电路:
人声通过麦克风转换成音频电信号，音频信号通过放大电路、预加重电路和带通滤波器进入压控振荡器直接调制。
4.信号处理:
中央处理器产生的CTCSS/DTCSS信号经过放大和调整后，进入压控振荡器进行调制。接收到鉴频后得到的低频信号后，部分低频信号经带通滤波器滤波整形放大和子音频，进入中央处理器，与预设值进行比较，根据结果控制音频功率放大器和扬声器的输出。也就是说，如果与预设值相同，请打开扬声器，如果不同，请关闭扬声器。

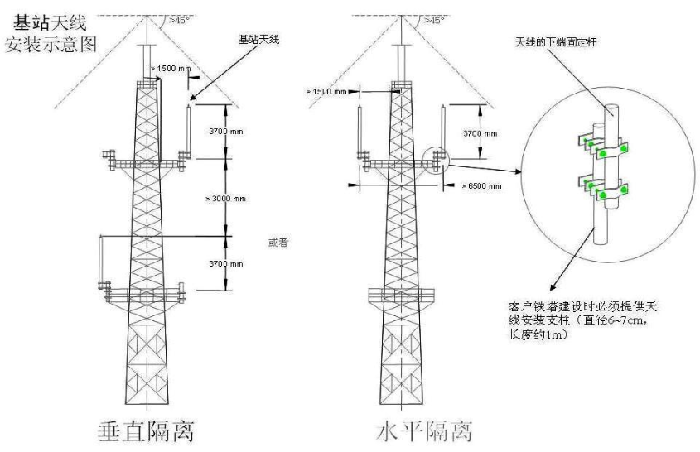

无线对讲机室外天线塔安装示意图
无线对讲机有许多安装要求。它注重室内和室外。这要求我们认真学习，避免不必要的问题。无论是接地保护、电缆敷设还是电源连接，都必须严格按照安装图纸执行。
