POE交换机相关问题概述


POE交换机广泛应用于安全行业。今天,让我们来讨论一下POE交换机!

PoE交换机的应用越来越广泛。然而,在实际应用过程中,问题经常会在不知为什么的情况下出现。鉴于这种情况,施工前应考虑一些注意事项,以减少后续项目的维护量。


一、供电距离

PoE供电距离由数据信号和传输距离决定,而数据信号传输距离由网络电缆决定。

1.PoE标准

为保证PoE开关的传输距离,PoE电源的输出电压应尽可能高,在标准范围内(44-57VDC)。PoE开关端口的输出电压必须符合IEEE802.3af/at标准。

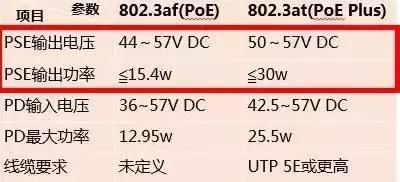

poe标准

2.网络电缆要求

网络电缆的阻抗越低,传输距离越远。因此,必须首先保证网络电缆的质量。对于正品,建议使用超5类网线(外皮标有“CAT5e”字样),普通5类网线的数据信号传输距离约为100米。

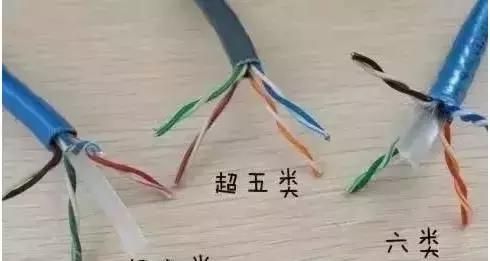

不同类别网线

由于有两种PoE标准:IEEE802.af和IEEE802.3at标准,它们对超五种网络电缆有不同的要求,差异主要体现在等效阻抗上。例如,对于100米的超5级网络电缆,IEEE802.3at的等效阻抗应小于12.5欧姆,IEEE802.3af应小于20欧姆。可以看出,等效电阻越小,传输距离越远。

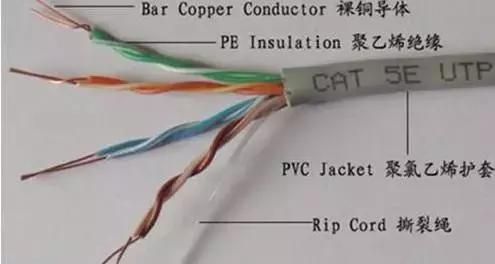

网线结构


二、非标隐患

非标准PoE电源相对于标准PoE电源而言。里面没有PoE控制芯片,也没有检测步骤。无论IP终端是否支持PoE,都会向其供电。如果IP终端不提供PoE电源,很可能会烧毁网络端口。

1.选择较少的“非标准”PoE

选择PoE交换机时,请尝试选择标准交换机,它具有以下优点:

有效保护受电端(通常是仪表板组合仪表)免受电击(其他方面包括短路、电涌保护等)。)。

电源端(PSE)和受电端(帕金森)可以动态地感测和调节电源电压。

为了节约成本,非标准PoE交换机通常没有上述安全措施,因此存在一定的安全风险。然而,非标准PoE不一定不可用。当非标准PoE的电压与受电设备的电压匹配时,也可以使用,降低成本。

它可以智能地检测终端是否支持PoE,并且在访问非PoE终端时不会供电。

2、不要使用“假”PoE

假PoE设备只能通过PoE合并器将DC电源合并到网络电缆中,不能通过标准PoE交换机供电,否则设备会烧坏,因此不应使用假PoE设备。在工程应用中,不仅应尽可能选择标准PoE交换机,还应选择标准PoE终端。


三、级联问题

交换机级联的层数包括带宽的计算。例如:

如果将具有100Mbps网络端口的交换机级联到中心,有效带宽为45Mbps(带宽利用率约为45%),如果每台交换机与总码率为15M的监控设备相连,即一台交换机带宽的15M,则可以级联45/15≈3台交换机。

为什么带宽利用率大约等于45%?实际以太网IP包头约占总流量的25%,实际可用链路带宽为75%,实际应用中预留带宽被认为是30%,因此保险估计带宽的利用率为45%。


四、端口识别

1.接入和上行端口

交换机的端口分为接入端口和上行端口,以便更好地区分服务和简化维护,从而定义不同的端口角色。

接入端口:顾名思义,它是直接连接终端(工控机、无线接入点、PC机等)的接口。)

上行端口:连接到汇聚或核心网络的端口通常具有更高的接口速率,并且不支持PoE功能。


五、如何为设备配置PoE交换机

PoE开关有两种电源标准,IEEE802.3af和ieee802.3at,市场上最常见的相机电源是7W,所以使用af标准的PoE开关就足够了。如果相机超过16W,则需要at标准PoE开关。如果相机电源超过30W,则需要专用PoE电源模块来供电。

此外,它还取决于PoE交换机的总功率。在IEEE802.3af标准下,可以提供4个端口(60/15.4=4),即可以同时向4台摄像机供电,即全负荷供电。如果根据IEEE802.3at标准的每个端口30W的最大电源功率进行计算,最多可以同时为两个端口供电(60/30=2)。

通常同时支持af/at标准的PoE开关具有自适应电源。


六、PoE开关250米电源

有人说250米的供电距离是通过将100米的带宽压缩到10米来实现的,这可能会影响视频图像的传输,并可能导致延迟。真的是这样吗?

是的,250米的电源确实将100Mbps的速度改变为10Mbps,但同时采用了8核智能电源技术,所以网络线路上的电压降小,损耗小。此外,PoE开关RJ45端口的电压幅度从0.98伏增加到2.2伏,可以驱动信号和电力传输到250米,不会出现视频图像干扰。当然,如果真的需要高清或UHD,请不要选择这种类型。
